東莞市捷凱實業有限公司是一家專業從事塑膠模具注塑加工,雙色塑膠模具,單色塑膠模具,模具精密注塑等制造領域的專業生產廠家。 十多年模具制造經驗的工模師傅一直伴隨公司一起成長。說起模具想必大家都不會覺得陌生，因為在我們的現實生活中很多物質都會用到模具注塑成型后的產品。模具產業屬于國民經濟當中的基礎行業，具體涉及機械、汽車、輕工、電子、化工、冶金、建材等各個行業，應用范圍十分廣泛。我國工業發展迅速，其中汽車制造、IT 制造及醫療器械的發展，讓整個模具行業迎來發展的機遇。大家都說模具貴，模具設計十 五步少一步都會做出來費品。

模具流程如下：

第一步：對制品2D圖及3D圖的分析

其內容包括以下幾個方面：1.制品的幾何形狀  2.制品的尺寸、公差及設計基準  3.制品的技術要求（即技條件）  4.制品所用塑料名稱、縮水及顏色  5.制品的表面要求

第二步：注射機型的確定

注射機規格的確定方要是根據塑料品的大小及生產批量。設計人員在選擇注射時，主要考慮其塑化率、注射量、鎖模力、安裝模具的有效面積（注射機拉桿內間距）、容模量、頂頂出形式及定出長度、動模托板移動行程。倘若客戶已提供所用注射劑的型號或規格，設計人員必須對其參數進行校核，若滿足不了要求，則必須與客戶商量更換。

第三步：型腔數量的確定及型腔排列

模具型腔數量的確定主要是根據制品的投影面積、幾何形狀（有無側抽芯）、制品精度、批量以及經濟效益來確定。

第四步：分型面的確定

分型面，在一些國外的制品圖中已作具體規定，但在很多的模具設計中要由模具人員來確定，一般來講，在平面上的分型面比較容易處理，有時碰到立體形式的分型面就應當特別注意。

第五步：模架的確定和標準件的選用

設計模具時，盡可能地選用標準模架和標準件，因為標準件有很大一部分已經商品化，隨時可以在市場上買到，這對縮短制造周期、降低制造成本是極其有利的。

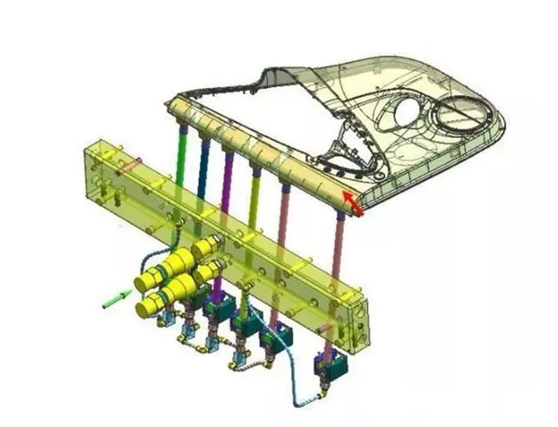

第六步：澆注系統的設計

澆注系統的設計包括主流道的選擇、分流道截面形狀及尺寸的確定。

制品的頂出形式，歸納起來可分為機械頂出、液壓頂出、氣動頂出三大類。

第八步：冷卻系統的設計

冷卻系統的設計是一項較繁瑣的工作，要考慮冷卻效果、冷卻的均勻性和冷卻系統對塑膠模具整體結構的影響。

第九步：導向機構高計

塑料注射模上的導向裝置，在采用標準模架時，已經確定下來。一般情況下，設計人員只要按模架規格選用就可以了。但根據制品要求須設置精密導向裝置時，則必須由設計人員根據模具結構進行具體設計。

模具成型零件（型腔、型芯）材料的選用，主要根據制品的批量、塑料類別來確定。

排位模架及相關內容確定之后，便可以繪制裝配圖。在繪制裝配圖過程中，對已選定的澆注系統、冷卻系統、抽芯系統、頂出系統等做出進一步的協調和完善，從結構上達到比較完美的設計。

結構件圖的繪制，當采用標準模架時，出標準模架以外的結構件，大部分可以不繪制結構件圖。

第十三步：設計圖紙的校對

校對人員應針對客戶所提供的有關設計依據及客戶所提要求，對模具的總體結構、工作原理、操作的可行性等進行系統的校對。

塑膠模具設計圖紙完成之后，必須立即交給客戶認可。只有客戶同意后，模具才可以備料投入生產。當客戶有較大意見需要作重大修改時，則必須在再重新設計后再交給客戶認可，直至客戶滿意為止。

第十五步：排氣系統的設計

排氣系統對確保制品成型質量起著至關重要的作用。

看完這十五種方法塑膠模具設計你學會了嗎?
